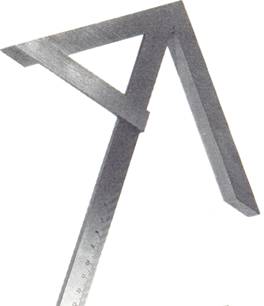

Centreerhaak , m. (haken) , centre square , der Zentrierwinkel

Ook wel centerhaak of hartzoeker genoemd, een soort van hoekhaak met een „aangebouwde bis­sectrice", waarmee het hart van een cirkelvormige doorsnede opgespoord kan worden.

Bij gebruik wordt de centreerhaak cp een kopvlak van een cilinder gelegd, met het
hoek­haakgedeelte aanliggend tegen de mantel van de cilinder. Langs de bissectrice is dan een middellijn van het cirkelvormige kopvlak te trekken. Herhaling van deze handeling in een andere richting levert een tweede middellijn op. Het snijpunt van deze lijnen is het gezochte middelpunt van het kopvlak.

Vooropgezet dat het kopvlak inderdaad een cirkel is, wordt met dit hulpmiddel het nauwkeurigst gewerkt indien de beide middellijnen ongeveer loodrecht op elkaar gekozen worden.
