Boutringkaliber , o. (-s), screw ring gauge , thread ring gauge der Gewinde-Lehrring ,
la bague filetee ; la jauge bague de filetage (m) (a tolerance (v))

Ringvormig keurmiddel voor het keuren van uitwendige schroefdraad, dus van bouten en van boutachtige zaken zoals draadeinden en tapeinden.

Er bestaan verschillende uitvoeringen. Van het model volgens Fig. 1 zijn twee ringen nodig om vast te stellen of een bout goed is of niet.
In de uitvoering volgens Fig. 2, voor conische draad, mag een te keuren bout niet vastlopen voordat hij zijn neus door het goedkeurgedeelte heeft heengestoken, maar moet hij vervolgens wel binnen het dikke gedeelte vastlopen om te worden goedgekeurd.
Zie voor verdere gegevens schroefdraadkaliber.

1

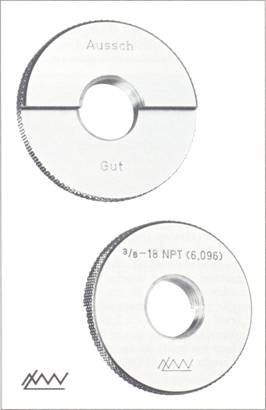

Fig.1 Boutring­kaliber als vormstandaard.

2
Fig. 2 Boutringkaliber met een trapsgewijze verdunning.
